應用領域

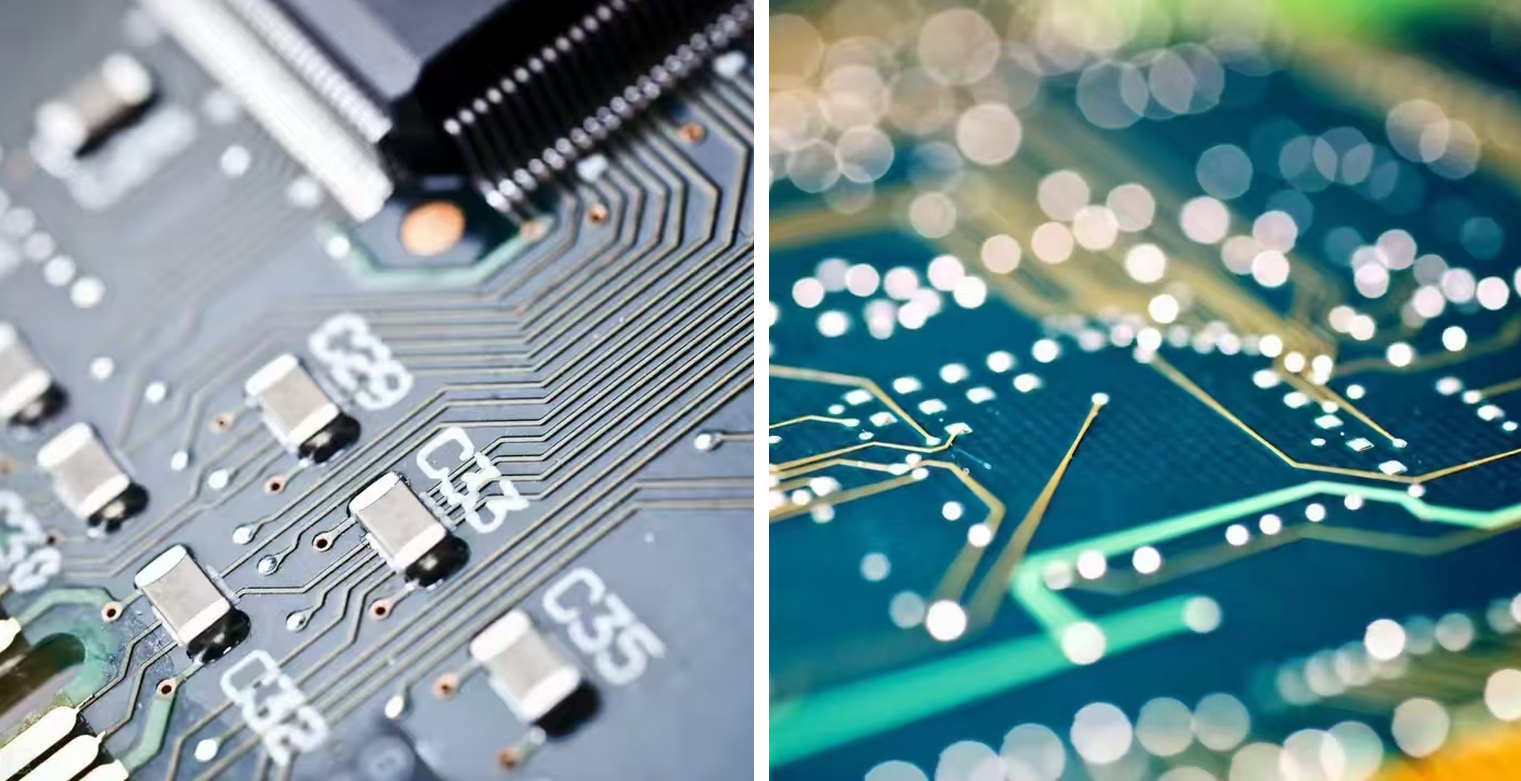

印刷電路

印制電路板（PCB）是一種用于支持和連接電子元件的基礎材料。它通常由絕緣材料（如玻璃纖維復合材料）制成，其表面覆蓋有導電銅層，以便電子元件可以安裝在其上，并通過銅層進行連接。PCB的主要功能是提供電路連接和機械支撐。

PCB噴砂工藝：

1、去毛邊：較小的毛邊、毛刺，可通過噴砂進行去除；

2、清理PCB表面：表面污物，可通過噴砂清理進行去除。

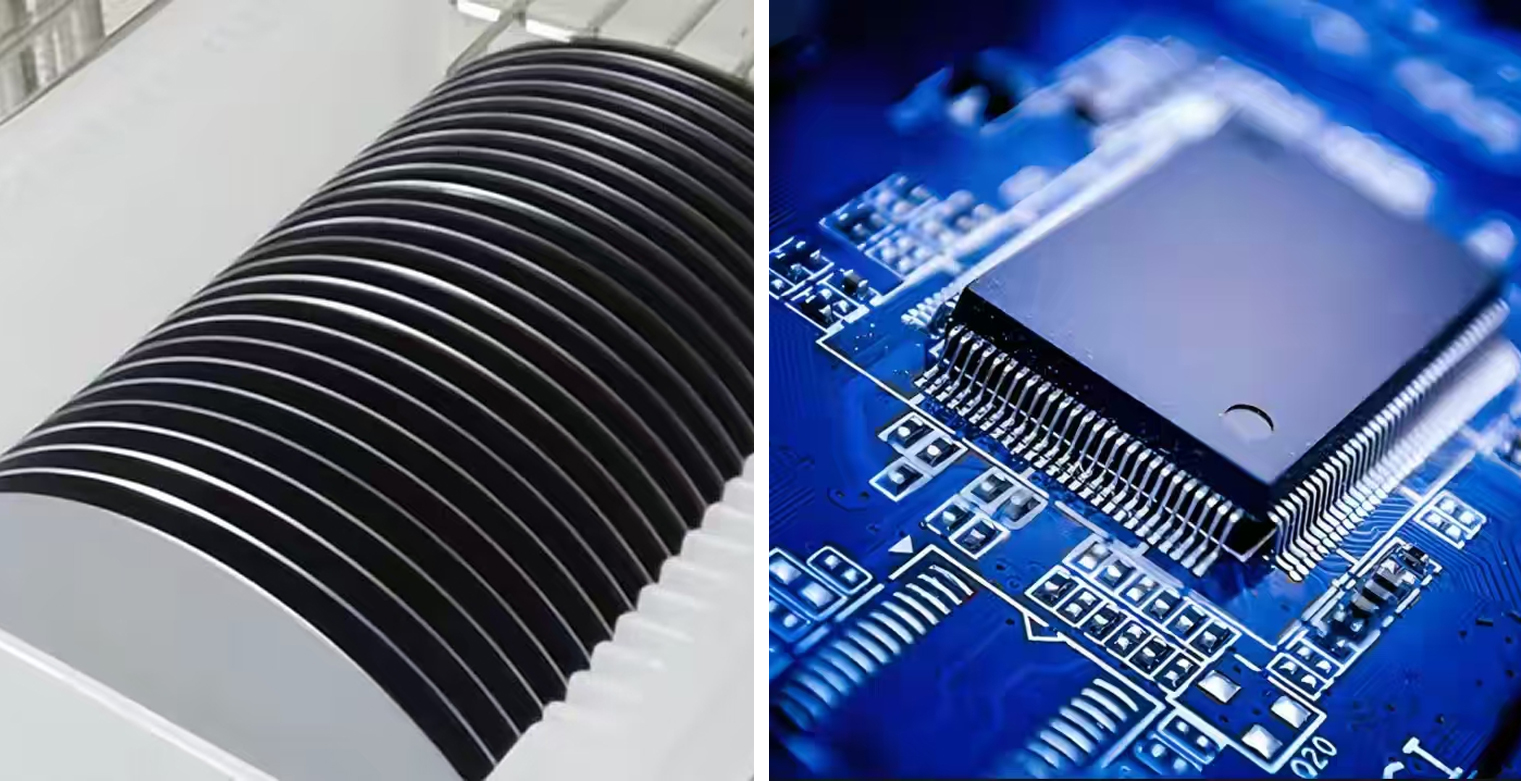

半導體：

硅片及其他半導體，通過噴砂工藝，清除產品表面污物或雜質。

硅片表面噴砂工藝是硅片加工過程中的重要步驟，主要作用是在硅片表面產生機械損傷，從而形成金屬吸雜中心。當硅片進行熱處理時，硅片加工過程中引入的金屬原子就會在硅片內部運動，并且會被噴砂產生的損傷點捕獲，從而達到減少硅片正面金屬雜質污染的目的。
